Cevni kompenzatori i
vibroizolatori |
|
|
|
|
|
|
| |
|
|
|
 |
Opis i primena
Primenjuju se u mašinogradnji u procesnoj tehnici, vodovodima, toplovodima....
Vibroizolatori su izrađeni od kompozitnog materijala čelika i neoprena tako da svojom konstrukcijom, kao antivibracioni elementi, razdvajaju masu postrojenja od temelja, što predstavlja osnovnu namenu vibroizolatora.
Redukcija dinamičkih uticaja tipa vibracija i potresa, koji potiču od agregata, realizuje se na bazi absorbovanja vibracione energije u elestomernoj strukturi vibroizolatora.
|
|
 |
| |
|
|
Tehnologija izrade
Tehnološki postupak izrade i kontrole teče u sledećim fazama:
- Priprema limova
- Priprema neoprena
- Postupak sastavljanja vibroizolatora i završna obrada
- Završna kontrola vibroizolatora
Vibroizolatori se izrađuju u specijalno konstruisanom alatu.
Svi čelični elementi, koji su deo kompozitne konstrukcije, zaštićeni su od korozije tako što su potpuno obloženi neoprenom, postupkom vruće vulkanizacije.U specijalnim slučajevima u zavisnosti od projekta i zahteva naručilaca vibroizolatori se mogu postavljati i pod uglom u odnosu na horizontalnu ravan postrojenja. Ovde se izrađuju posebni elementi koji na svojim kosim ravnima primaju vibroizolator a na drugoj strani se pričvršćuju za temelj objekta.
|
|
 |
| |
Ugradnja
Posebni konstruktivni elementi omogućuju vrlo jednostavnu i pouzdanu ugradnju.
Veza vibroizolatora sa temeljem najčešće se ostvaruje pomoću zavrtnjeva a mogući su i drugi načini u zavisnosti od zahteva.
Dimenzije
Prilagođeni su za svaki tehnički projekat po naosob po merama, konstrukciji i vezama. Pažljivom analizom konstrukcije postrojenja, mase i geometrijskih karakteristika odabira se odgovarajući vibroizolator.
Svaki tip vibroizolatora se posebno projektuje za šta postoji propratna tehnička dokumentacija i atest.

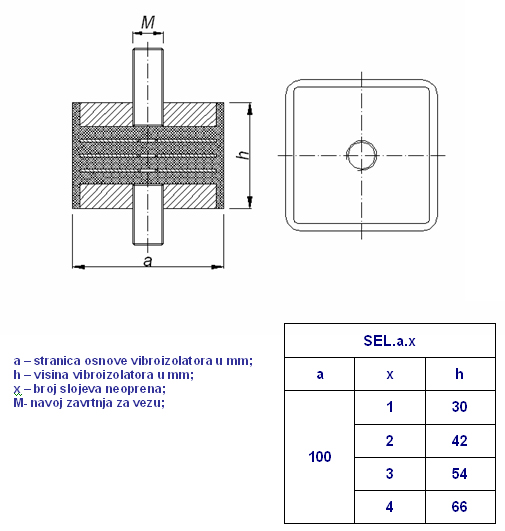

Sistematizacija i odabir vibroizolatora je tabelarno prikazan.
Opšta oznaka vibroizolatora je SEL.a.x, gde je:
- SEL – oznaka za vibroizolator;
- a – stranica osnove kvadrata vibroizolatora;
- x – broj slojeva neoprena;
|
| |
| Napomena: Visina h zavisi od tehničko-tehnoloških karakteristika agregata i cevovoda. |
| |
 |
| |
 |
|
|
